Поверхностные автоматические насосные станции серии TECNOPLUS предназначены для перекачивания чистой воды, не содержащей механических примесей и длинноволокнистых включений.
Преимущества/особенности
Обладают самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 2 м*. При заполненном всасывающем трубопроводе высота подъема воды насосом увеличивается до 5 м*.
Уникальной особенностью насосных станций TECNOPLUS является встроенный регулятор скорости вращения вала гидравлики - устройство Espa Speed Driver (ESD), позволяющий обеспечить постоянное давление в системе (заданное пользователем) вне зависимости от величины текущего расхода воды в системе. Устройство ESD регулирует производительность станции посредством изменения скорости вращения вала гидравлики, "подстраиваясь" под текущий уровень водопотребления в системе. При этом потребление электроэнергии насосной станцией пропорционально скорости вращения вала гидравлики, за счет чего достигается значительная экономия электроэнергии (до 40-50%).**
Во встроенном устройстве ESD реализованы функции защиты от перегрева, сухого хода, работы "на закрытую задвижку", визуализация подключения к сети, работы станции, срабатывания защиты (LED-индикаторы на панели корпуса встроенной автоматики).
При отключении насосной станции по срабатыванию защиты запускается алгоритм автоматического перезапуска станции, включающего в себя 4 попытки перезапуска (через 15, 30, 45 и 60 минут для TECNOPLUS 15, через 1, 5, 15 и 60 минут для TECNOPLUS 25), после чего станция преходит в режим ожидания в течение неограниченного времени***.
Встроенные устройство ESD, обратный клапан, а также наличие кабеля питания с вилкой, манометра и гасителя гидроудара позволяют обойтись без выполнения электрических подключений и применения дополнительных контрольно-измерительных и управляющих устройств.
Гидравлика насосной станции выполнена из неокисляющихся материалов: нержавеющая сталь, полимеры****.
Одной из особенностей станций TECNOPLUS является непревзойденно низкий уровень шума.
Станции обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
Электродвигатели станций обладают высокой энергоэффективностью, Уникальной особенностью насосных станций TECNOPLUS 15 4M является способность работать в диапазоне напряжения 230±50%.
* Перед началом эксплуатации корпус насосной станции должен быть полностью заполнен водой. Величина высоты подъема приведена для эксплуатации насоса при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.
** Насосная станция TECNOPLUS 25 4M.
*** До принудительного запуска пользователем.
**** Детали насоса, контактирующие с перекачиваемой водой.
Конструктивное исполнение
Поверхностный горизонтальный центробежный многоступенчатый электронасос со встроенным регулятором скорости вращения вала
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое
Частота вращения вала электродвигателя: переменная, регулируемая посредством встроенного преобразователя напряжения*/частоты**.
* TECNOPLUS 15 4M
** TECNOPLUS 25 4 M
| Характеристики | TECNOPLUS15 | TECNOPLUS25 |
| Производительность, м3/час | 0,2 - 3,1 | 0,2 – 7,2 |
| Напор, м | 35 - 10 | 40 - 10 |
| Максимальная потребляемая мощность, P1, кВт | 0,75 | 1,4 |
| Максимальное рабочее давление, бар | 6 | 12 |
| Встроенная тепловая защита | во всех моделях | |
| Характеристики электродвигателей | ||
| Тип двигателя | асинхронный | |
| Режим работы электродвигателя | S1 | |
| Скорость вращения вала, об/мин | переменная, регулируемая устройством ESD | |
| Степень пылевлагозащищенности | IPX5 | |
| Класс изоляции | F | |
| Эксплуатационные ограничения | ||
| Температура перекачиваемой жидкости,°C | +4 – +40 | |
| Максимальное количество запусков в час | 30 (но не более, чем 1 запуск в течение двух минут) | |
| Максимальная высота самовсасывания*, м | 2 | |
| Максимально-допустимое давление на входе, бар | 2 | |
* до 5 метров при заполненном всасывающем трубопроводе
| Конструктивный элемент (деталь) | Материал |
| Корпус насоса | Нержавеющая сталь AISI 304 |
| Всасывающий патрубок | Нержавеющая сталь AISI 304 |
| Напорный патрубок | Нержавеющая сталь AISI 304 |
| Рабочие колеса | Нержавеющая сталь AISI 304 |
| Диффузоры | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
| Вал насоса | Нержавеющая сталь AISI 431 |
| Механическое уплотнение (неподвижная часть / подвижная часть): | Cтеатит/Графит |
| Посадочное место механического уплотнения | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
| Материалы уплотнений гидравлической части | Эластомеры NBR/EPDM |
| Корпус электродвигателя | Алюминий |
| Опора крепления: | Алюминий |
| Крепежные элементы (гайки, шайбы и болты) | Нержавеющая сталь AISI 304 |

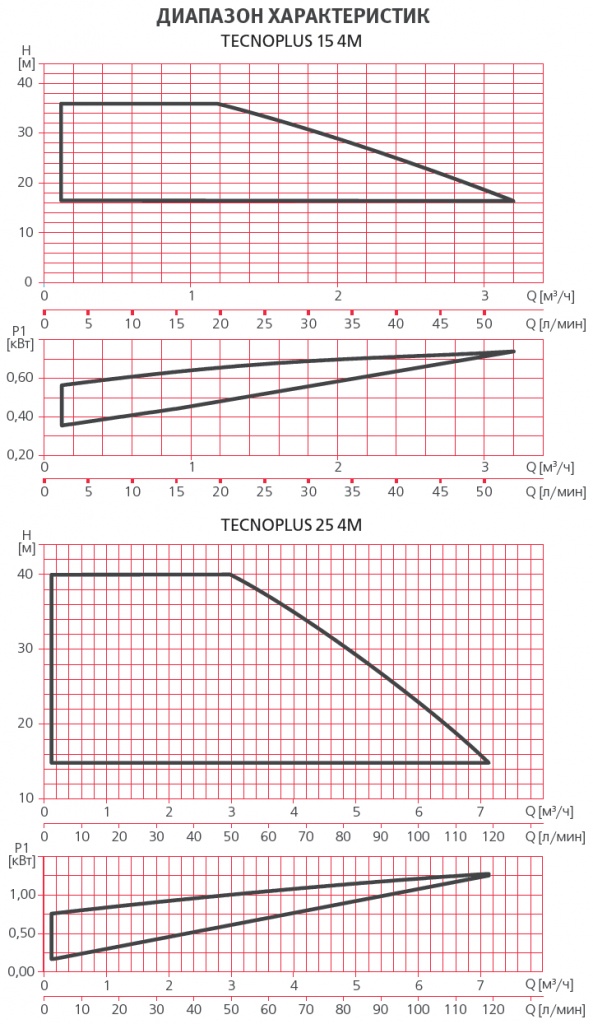

Таблица гидравлических характеристик (TECNOPLUS 15 4M)
| Модель | Подача, м³/ч | 0 | 0,3 | 0,6 | 1,8 | 2,7 | 3 |
| 1~ 230 В | |||||||
| TECNOPLUS 15 4M | Напор, м | 36 | 36 | 36 | 30 | 21 | 16,5 |
Таблица электрических характеристик
| Модель | Ток, А | Потребляемая мощность P1, кВт | Мощность двигателя P2 | Емкость конденсатора, мкФ | |
| 1~ 230 В | 1~ 230 В | 1~ 230 В | кВт | HP | 1~ 230 В |
| TECNOPLUS 15 4M | |||||
| TECNOPLUS 15 4M | 3,3 | 0,75 | 0,55 | 0,75 | 12 |
