Поверхностная автоматическая насосная станция серии ASPRI15 R PRESSDRIVE с корпусом из нержавеющей стали AISI 304 оснащена встроенным самовсасывающим клапаном. Он обеспечивает сильную всасывающую способность. В случае если трубопровод не наполнен, такая станция способна поднять воду на высоту до 9м, при этом станция не боится воздушных пробок. Купить насос в компании ESPA можно с доставкой в любой регион России.
Конструктивное исполнение
Центробежный горизонтальный многоступенчатый электронасос в комплекте с блоком контроля потока
Тип рабочего колеса: закрытое
Тип уплотнения: механическое (торцевое)
Охлаждение электродвигателя: воздушное, принудительное (посредством вентилятора, установленного на валу электродвигателя)
Тип присоединения к:
- всасывающему патрубку: резьбовое
- напорному патрубку: резьбовое
Преимущества/особенности
Насосные станции ASPRI15 R PRESSDRIVE благодаря наличию встроенного самовсасывающего клапана обладают сильной самовсасывающей способностью, поднимая воду при незаполненном всасывающем трубопроводе на высоту до 9 м*.
Блок контроля потока со встроенным обратным клапаном позволяет обеспечить полностью автоматическую работу насосной станции.
В блоке контроля потока реализованы функции защиты от «сухого хода», работы «на закрытую задвижку», визуализация подключения к сети, работы станции, срабатывания защиты (LED-индикаторы на корпусе блока контроля потока), автоперезапуска (с интервалами времени между перезапусками 1, 5, 15 и 60 минут), а также предусмотрена кнопка ручного перезапуска станции (RESET).
Катафорезное покрытие патрубков насоса обеспечивает защиту от коррозии.
Отличительной характеристикой станций ASPRI15 R PRESSDRIVE является низкий уровень шума.
Станции обладают компактными размерами, отличными гидравлическими характеристиками, отличаются высокой надежностью в эксплуатации.
Электродвигатели станций обладают высокой энергоэффективностью.
* Перед началом эксплуатации корпус насоса должен быть полностью заполнен водой. Величина высоты подъема воды приведена для эксплуатации насоса на высоте при температуре окружающей среды и перекачиваемой жидкости 20°С и при нулевой альтитуде (высоте над уровнем моря). В реальных условиях эксплуатации высота подъема воды насосом может быть меньше.
| Характеристики | ASPRI15 R PRESSDRIVE |
| Производительность, м3/час | 0,6 – 3,9 |
| Напор, м | 51 – 7 |
| Потребляемая мощность, P1, кВт | 0,61 – 0,95 |
| Максимальное рабочее давление, бар | 6 |
| Встроенная тепловая защита | во всех моделях |
| Давление включения насоса, бар | настраиваемое, в диапазоне 1,5 – 2,5 |
| Максимальная высота точки водоразбора над осью напорного парубка блока контроля потока, м | 12 – 21 |
| Характеристики электродвигателей | |
| Тип двигателя | асинхронный |
| Режим работы электродвигателя | S1 |
| Скорость вращения вала, об./мин | 2900 |
| Степень пылевлагозащищенности | IPX5 |
| Класс изоляции | F |
| Эксплуатационные ограничения | |
| Температура перекачиваемой жидкости, °C | +4 – +40 |
| Максимальное количество пусков | 30 в час (но не более, чем 1 пуск в течении двух минут) |
| Максимальная высота самовсасывания (при незаполненном всасывающем трубопроводе), м | 9 |
| Конструктивный элемент (деталь) | Материал |
| Корпус насоса | Нержавеющая сталь AISI 304 |
| Всасывающий патрубок | Чугун с катафорезным покрытием |
| Напорный патрубок | Чугун с катафорезным покрытием |
| Рабочие колеса | Нержавеющая сталь AISI 304 |
| Диффузоры | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
| Вал насоса | Нержавеющая сталь AISI 431 |
| Механическое уплотнение (неподвижная часть / подвижная часть): | Оксид алюминия / Графит |
| Посадочное место механического уплотнения | Высокопрочный полифениленоксид (PPO), армированный стекловолокном GF (30%) |
| Материалы уплотнений гидравлической части | Эластомеры NBR/EPDM |
| Корпус электродвигателя, опора крепления | Алюминий |
| Крепежные элементы (гайки, шайбы и болты) | Оцинкованная сталь |
| Корпус блока контроля потока | Полипропилен |
| Обратный клапан | Полипропилен |
| Мембрана | Натуральный каучук |

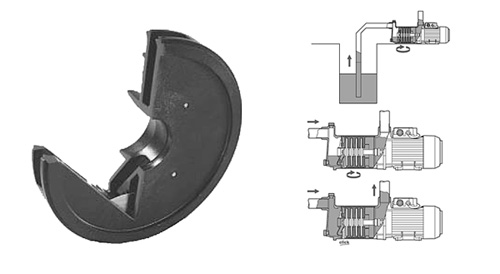

Принцип работы самовсасывающего клапана
Конфигурация корпуса самовсасывающего клапана обеспечивает сильную всасывающую способность при условии заполнения корпуса насоса водой и незаполненном всасывающем трубопроводе. При запуске насоса за счет вращения в водной среде рабочих колес возникают центробежные силы, обеспечивающие выкачивание воздуха из всасывающего трубопровода. Затем в трубопроводе создается сильное разрежение, за счет которого вода начинает подниматься по трубопроводу к всасывающему патрубку насоса. Достигая насоса, вода заполняет его внутреннее пространство. При этом смесь воздуха и воды, циркулирующая в насосе, постепенно сменяется водой, имеющей гораздо большую плотность, что приводит к многократному возрастанию давления внутри корпуса насоса. Конструкция клапана рассчитана таким образом, что в момент полного заполнения внутреннего пространства насоса клапан закрывается под воздействием потока воды, увеличивая при этом производительность и общий КПД насоса.

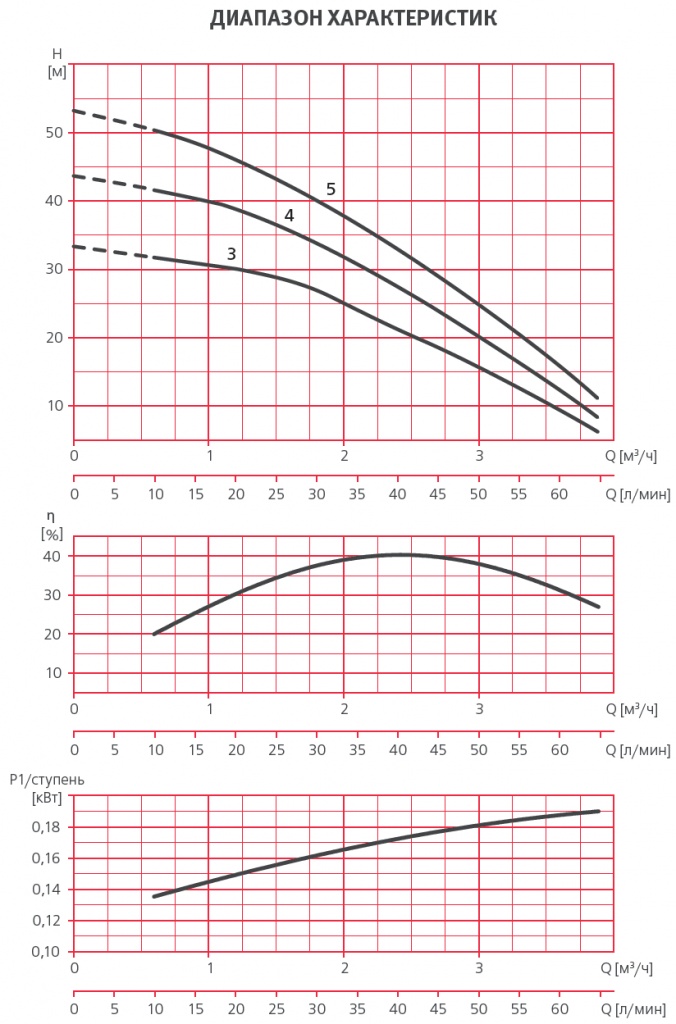

Таблица гидравлических характеристик
| Модель | Подача, м3/ч | 0 | 0,6 | 1,2 | 1,8 | 2,1 | 2,4 | 3,0 | 3,6 | 3,9 |
| 1~230В | ||||||||||
| ASPRI15 R 3M PRESSDRIVE | Напор, м | 33 | 32 | 30 | 26 | 24 | 22 | 17 | 11 | 7 |
| ASPRI15 R 4M PRESSDRIVE | 44 | 43 | 39 | 35 | 32 | 27 | 22 | 14 | 9 | |
| ASPRI15 R 5M PRESSDRIVE | 53 | 51 | 47 | 42 | 38 | 34 | 25 | 17 | 12 |
Таблица электрических характеристик
| Модель | Ток, А | Потребляемая мощность, P1, кВт | Мощность двигателя P2 | Емкость конденсатора, мкф | |
| 1~230В | 1~230В | 1~ | кВт | HP | 1~ |
| ASPRI15 R 3M PRESSDRIVE | 2,7 | 0,6 | 0,37 | 0,5 | 12 |
| ASPRI15 R 4M PRESSDRIVE | 3,5 | 0,8 | 0,55 | 0,75 | 12 |
| ASPRI15 R 5M PRESSDRIVE | 4,1 | 0,95 | 0,75 | 1,01 | 12 |
